m20b20 turbo -> m20b24 turbo

[stoil.k]

И без сегменти. Олекоти биелите и ги изравни. Имат бая разлика в теглата си.

Ще ги изравня. От къде да отнемам, отдолу от правоъгълната част, където се вижда на снимката ли? и колко грама да отнема??

[Renegade]

Значи, водиш се по най-леката биела в комплекта. След като изравниш останалите 5 по-тежки биели, ще видиш дали има мегдан да се олекотяват още.
Като цяло, трябва да се стремиш да запазиш отношението между теглата на тялото на биелата и петата, да е спазено при всички биели, доколкото е възможно това.
Можеш да отнемаш ръбове, вследствие на отливката при тялото и ръбове от самата геометрия на петата, стремиш се да отнемаш симетрично. Всяка биела я окомплектоваш с нейната си пета - задължително.
В никакъв случай не пипай структурно биелите.

Ако не си сигурен, че можеш сам да се справиш със задачата, занеси ги на някой, който знае какво прави. Все пак говорим за турбо-мотор и може да се осере работата при грешка.

[stoil.k]

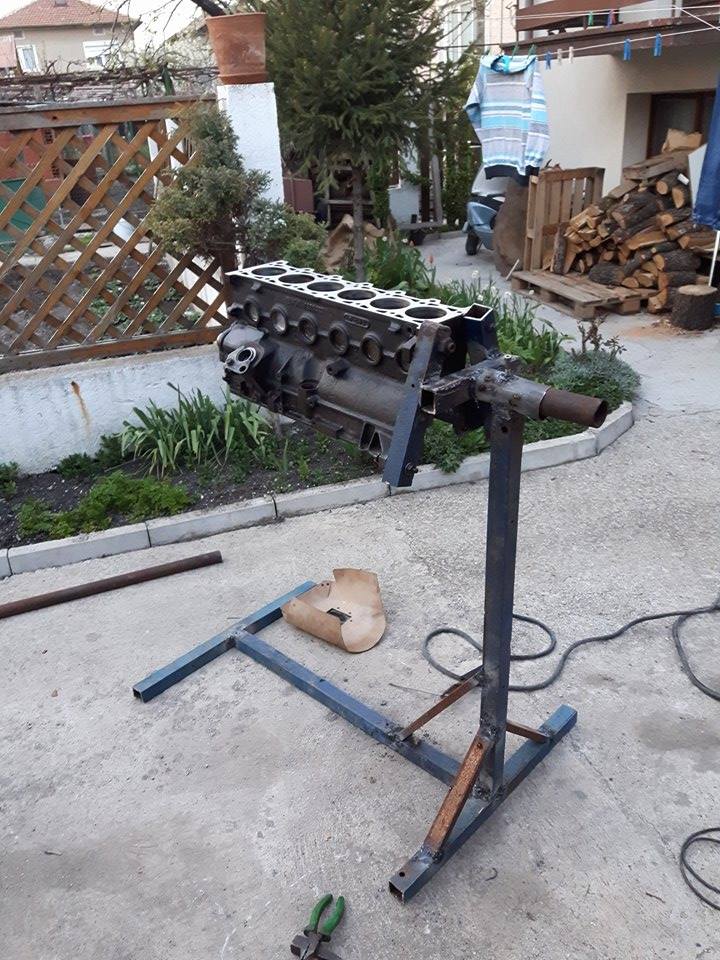

една, DIY стойка от днес, че малко трудно се работи иначе и сега следва мерене на недохода по метода със стъклото отгоре и почва голямото сглобяване

[stoil.k]

Въпреки голямото смятане, спринцовката показва друго а именно недоход от 14цц, което означава степен 7,8:1 което е прекалено малко. Май ще се ползва вал от тдс с малко преправяне. Хода му е с 1,8мм по-голям и СС трябва да дойде към 8,7-8,9:1.

[stoil.k]

Въпреки голямото смятане, спринцовката показва друго а именно недоход от 14цц, което означава степен 7,8:1 което е прекалено малко. Май ще се ползва вал от тдс с малко преправяне. Хода му е с 1,8мм по-голям и СС трябва да дойде към 8,7-8,9:1.

Официално премерено степента е 8.7:1 с вал от тдс

[stoil.k]

Колеги, не съм се отказал от проекта, просто малко бавно върви. До тук в блока е пуснат тдс вал с нови лагери, биели 130мм и бутала от м50б20ту с нови сегменти. С две думи долнището е сглобено остава само да пусна блока в коша и да стегна главата.
малко снимки:




това е от преди да сваля мотора:



Турбото е Holset hx35.
p.s.:втулката на вала я залепих с locate 306, който иска може да му погледне характеристиките в нета.
Поздрави

Последна промяна stoil.k на 14 Авг 2016 22:52, променена общо 1 път

[stoil.k]

Инструмент за правене на о-ринг, тъй като цените на тази услуга ми се видяха малко скъпи:

[stoil.k]

малко напредък от последните часове:

[stoil.k]

Какво масло да сложа???
